Visualisasi Data: Panduan Lengkap Diagram Batang
Teori, Psikologi Visual, Tutorial Langkah-demi-Langkah, dan Simulasi Interaktif.
Otak manusia memproses informasi visual 60.000 kali lebih cepat dibandingkan teks. Dalam dunia analisis data, Diagram Batang (Bar Chart) bukan sekadar gambar pelengkap, melainkan instrumen komunikasi presisi untuk membandingkan kategori data yang terpisah (diskret).
Prinsip utamanya adalah proporsionalitas geometris: panjang atau tinggi batang harus berbanding lurus secara linear dengan nilai kuantitatif yang diwakilinya. Pelanggaran terhadap prinsip ini akan menyebabkan distorsi informasi fatal yang sering disebut sebagai "The Lie Factor".
1. Anatomi Grafik Standar
Agar data dapat dibaca dengan akurat dan tidak ambigu, sebuah grafik harus memiliki elemen-elemen berikut:
- Sumbu Kategorikal (X-Axis): Berisi label grup (seperti Nama Bulan atau Jenis Produk). Urutan kategori ini bisa diubah (di-sorting) berdasarkan nilai tertinggi ke terendah untuk memudahkan pembaca melihat peringkat.
- Sumbu Kuantitatif (Y-Axis): Menunjukkan besaran nilai angka. Hukum Wajib: Harus dimulai dari angka 0 (Zero Baseline). Jika sumbu dipotong (misal mulai dari 50), persepsi visual terhadap panjang batang akan cacat.
- Garis Kisi (Gridlines): Garis bantu horizontal tipis untuk menuntun mata dari puncak batang ke sumbu nilai. Hindari penggunaan grid vertikal yang berlebihan agar grafik tidak terlihat "kotor" (Chartjunk).
- Legenda & Label: Sangat krusial saat menggunakan beberapa seri data (batang berkelompok). Pastikan warna yang digunakan kontras dan konsisten.
2. Psikologi Visual & Prinsip Gestalt
Mengapa diagram batang begitu efektif? Karena grafik ini memanfaatkan cara alami otak kita memproses pola:
Atribut Pra-atentif
Otak memproses atribut panjang (length) dan posisi 2D secara instan (< 200 milidetik) sebelum kita sadar sedang berpikir. Ini membuat diagram batang jauh lebih cepat dipahami daripada tabel angka yang rumit.
Hukum Kedekatan (Proximity)
Menurut prinsip Gestalt, objek yang berdekatan dianggap satu kelompok. Dalam diagram batang majemuk, jarak antar batang dalam satu kategori harus lebih rapat dibandingkan jarak antar kategori yang berbeda.
3. Strategi: Vertikal atau Horizontal?
A. Column Chart (Tegak)
- Data Waktu: (Jan, Feb, Mar). Mata kita terbiasa membaca urutan waktu dari kiri ke kanan.
- Sedikit Kategori: Cocok jika jumlah batang kurang dari 10.
- Label Pendek: Menghindari teks label yang harus dimiringkan (diagonal) yang sulit dibaca.
B. Bar Chart (Mendatar)
- Label Panjang: Memberikan ruang luas untuk nama kategori yang panjang agar tidak terpotong.
- Banyak Kategori: Bisa menampung 15+ item dengan scrolling yang natural di layar HP.
- Peringkat (Ranking): Sangat ideal untuk menampilkan urutan juara (Top 10) dari atas ke bawah.
4. Dosa Besar Visualisasi Data
Hindari kesalahan-kesalahan berikut agar data Anda tetap kredibel:
- Truncated Axis (Sumbu Terpotong): Memulai sumbu Y tidak dari 0. Ini adalah manipulasi data yang membuat perbedaan kecil (misal 1%) terlihat dramatis seolah 50%.
- Cherry Picking (Tebang Pilih): Hanya menampilkan data yang mendukung argumen pribadi dan menyembunyikan data lain yang kontradiktif.
- Efek 3D Berlebihan: Menambahkan dimensi ketiga atau bayangan tebal hanya akan mendistorsi ukuran batang dan mempersulit pembacaan nilai akurat. Gunakan desain 2D yang bersih (Flat Design).
- Warna Tidak Inklusif: Sekitar 8% pria buta warna. Jangan hanya mengandalkan warna Merah vs Hijau. Gunakan kombinasi kontras tinggi (Biru vs Oranye) atau tambahkan pola arsiran.
5. Studi Kasus: Minat Mata Pelajaran
Berikut adalah contoh penerapan Diagram Batang Berkelompok (Grouped Bar Chart) untuk membandingkan data gender pada tiga mata pelajaran berbeda.
A. Data Sumber
| Mapel | Laki-laki | Perempuan |
|---|---|---|
| Matematika | 20 | 15 |
| Fisika | 18 | 12 |
| Biologi | 10 | 15 |
B. Tutorial Membuat Grafik Ini
- Siapkan Sumbu: Buat Sumbu X (Horizontal) untuk kategori Mapel dan Sumbu Y (Vertikal) untuk skala Jumlah Siswa (0-25). Pastikan interval skala Y konsisten (misal: 0, 5, 10...).
- Plot Data 1: Gambar batang untuk data "Laki-laki" di setiap kategori. Beri warna solid (misal: Biru).
- Plot Data 2: Gambar batang untuk data "Perempuan" tepat di sebelah batang Laki-laki. Beri warna kontras (misal: Pink).
- Atur Spasi (Penting): Beri jarak yang lebar antar kategori Mapel, namun jarak yang sangat rapat (atau nol) antara batang Laki-laki & Perempuan dalam satu mapel. Ini visualisasi pengelompokan.
- Legenda: Tambahkan keterangan warna agar pembaca paham.

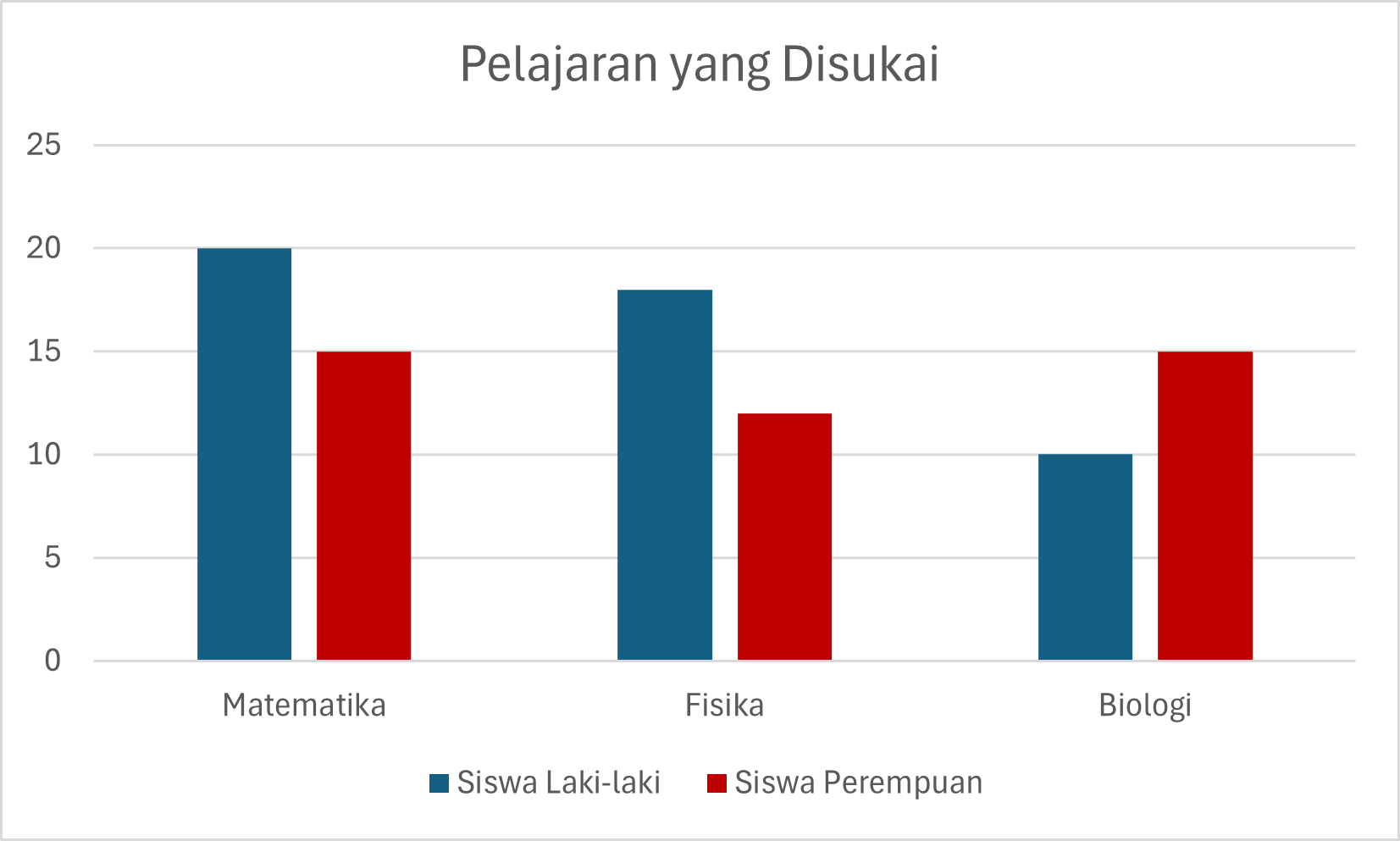

Minat Siswa per Mapel
6. Tantangan Interaktif: Buatlah Grafiknya!
Tugas: Geser slider di bawah hingga tinggi batang di area grafik sesuai dengan nilai pada Data Target.
(Perhatikan garis grid putus-putus sebagai panduan. Skala garis adalah kelipatan 10, dengan label utama per 20 unit).
1. Data Target
2. Kontrol Slider
7. Simulasi Lanjutan: Integrasi GeoGebra
Untuk eksplorasi statistik yang lebih mendalam, simulasi interaktif di bawah ini memungkinkan manipulasi variabel distribusi frekuensi secara langsung.
Sumber Referensi:
- Huff, D. (1954). How to Lie with Statistics. W. W. Norton & Company.
- Tufte, E. R. (2001). The Visual Display of Quantitative Information. Graphics Press.
- Wilke, C. O. (2019). Fundamentals of Data Visualization. O'Reilly Media.
- Knaflic, C. N. (2015). Storytelling with Data. Wiley.
